株式会社ノア リーディング

■　O-リングメッキ品の圧縮永久歪み信頼性評価


　Oーリングメッキ品の圧縮永久歪み信頼性は、下記の試験結果が示すように通常のフッ化ビニリデン系（FKM）ゴムに
　おけるO-リングとしての圧縮永久歪みと有意差は認められなかった。


　■　ナノメッキO-Ringの圧縮永久歪み試験


　　　評価サンプル：  ① Ni 400nm　② ブランク(FKM 4D)
　　　試 験 方 法   ：　JIS K 6301準拠
　　　＊O-Ring　  ：　P-26
　　　＊アルミ板　：　JIS 1050 ／ 準アルミ系板材・純度99.5%以上
　　　　　　　　　　　ｔ0.3mm
　　　＊スペーサー： 　2.63mm
　　　＊圧　縮　率：　 25%
　　　＊温度・時間： 200℃ × 72h

　■　試 験 結 果
　　① 圧縮永久歪み試験　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[単位：mm]

試験前厚さ
試験後厚さ
圧縮永久歪み
ナノメッキ品（Ni 400nm）
3.433
3.308
15.5%
ブランク（FKM 4-D）
3.449
3.322
15.5%
＊O-リングメッキ品は、一般のFKM 4-Dと差は認められなかった。

　　② 転写性確認

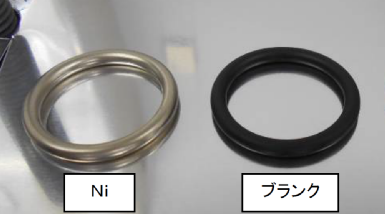

写真-1　試験前

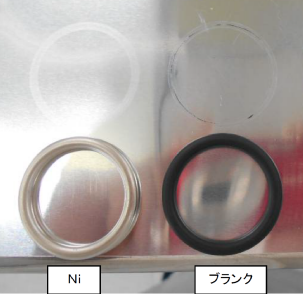

写真-2　試験後

＊O-リングメッキ（Ni 400nｍ）及びブランク（FKM ４D）は特に差は認められなかった。
