EMIシールド効果について

新しい接合技術により、PA6（6-ナイロン）シートにNi-Bめっきすることが容易に可能になり、ナイロンシートへの電
磁波シールドめっき品に強力な電磁波シールド効果のあることを確認しました。

これまでPA6（6-ナイロン）素材には、金属めっきが出来ないもしくは難しいと言われてきました。しかし新規開発さ

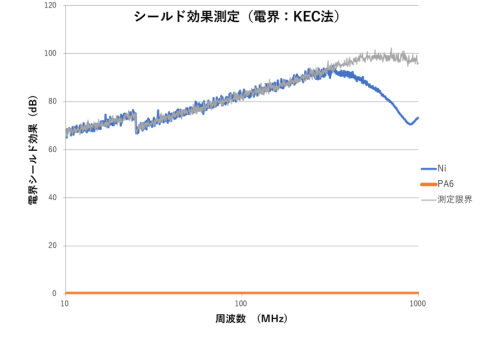

れためっき技術により、一般のナイロン（PA6)にNiめっきをコートしたナイロンシートの電界シールド効果は、
10MHz〜1GHzまで60dB以上の電界シールド効果が得られています。実際の効果は、下記のグラフを参照して下さい。

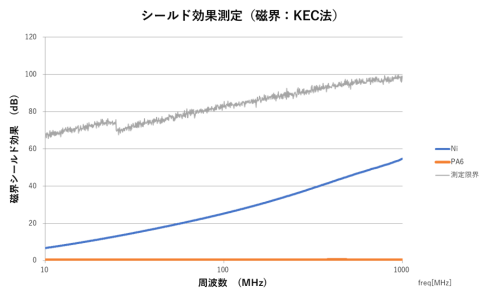

また磁界シールド効果も、100MHｚで23dB、1GHzで54dBが得られています。

今回実験に使用したナイロンシートは、0.3mm厚さの薄いフレキシブルなPA6（6-ナイロン）シートを用いて、その両
面に厚さ1.5μmのNi-Bめっきを施した電磁波シールドめっき（EMIシールドめっき）です。

実験に用いたNiめっき面の表面抵抗は、約0.3Ω/□と低抵抗です。

PA6（6-ナイロン）は、ガラス繊維で強化された圧入形成素材でもフレキシブルなシート素材でもめっきが可能です。
